Com o OptiSigns, você pode agendar o ligar/desligar da TV usando o recurso de agendamento avançado. Existem 2 maneiras de fazer isso com o OptiSigns, dependendo dos dispositivos que você está usando.
- Se você estiver usando uma TV de consumo e o OptiSigns Pre-Configured Android Stick, o ligar/desligar da TV é realizado através do HDMI-CEC. Consulte nosso artigo sobre Agendamento Operacional para mais informações.
- Se você estiver usando um display de grau comercial, RS232 será a opção para você.
Neste artigo, vamos percorrer como configurar a comunicação externa para RS-232 e usá-la para controlar o ligar/desligar do seu display comercial. Consiste em 3 etapas em alto nível.
- Configurar a conexão RS-232 para comunicação serial.
- Configurar o comando RS-232 para o seu display e configurar o modelo
- Criar o Agendamento de Ligar/Desligar
Os mesmos procedimentos podem ser usados para enviar outros comandos compatíveis com RS 232 também.
Dispositivos/plataformas suportados: Windows, Linux, Raspberry Pi e dispositivo OptiSigns Android Stick.
1. Criar conexão RS-232
Vá para o console de administração e expanda Avançado, clique no link para comunicação externa. Você também pode usar o link abaixo.
https://app.optisigns.com/app/s/external-coms

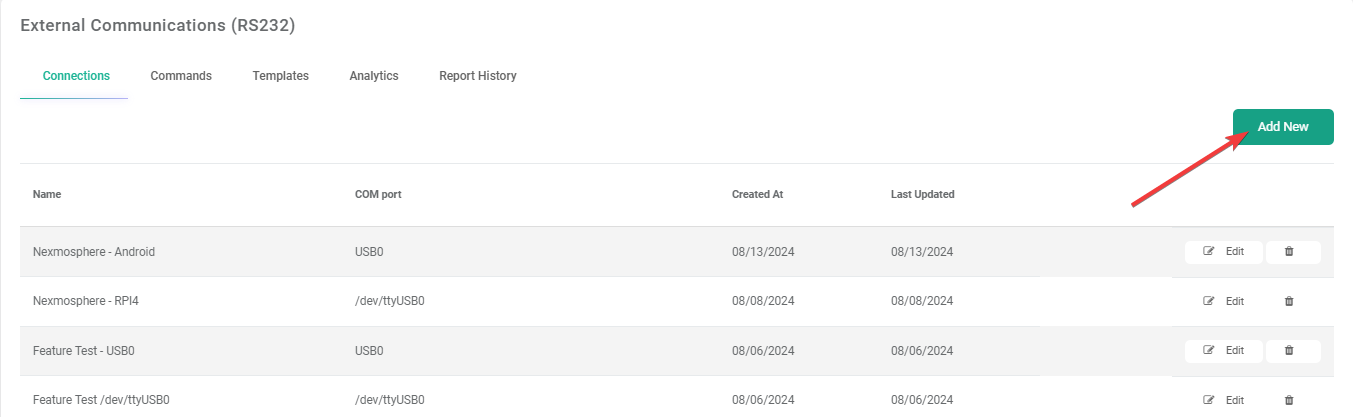

Clique no botão "Adicionar Novo" para criar uma nova conexão RS-232.

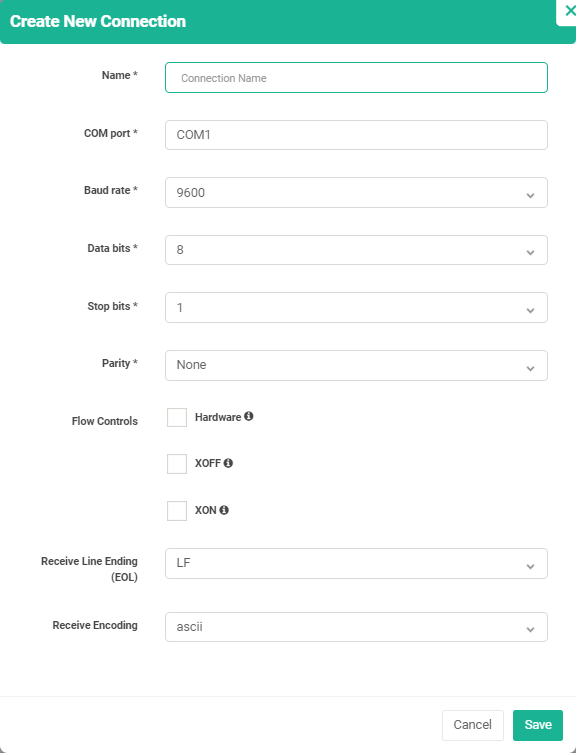

Na janela de criação de conexão, você pode dar um nome à conexão e definir a porta serial a ser usada, Taxa de Transmissão, Bits de dados, Bits de parada e Paridade. Esta informação é determinada pelo display comercial utilizado, você deve conseguir obtê-la no manual do usuário da sua TV. O controle de fluxo normalmente não é necessário neste caso, você pode simplesmente deixá-lo em branco.
Clique em "Salvar" quando a configuração estiver completa.

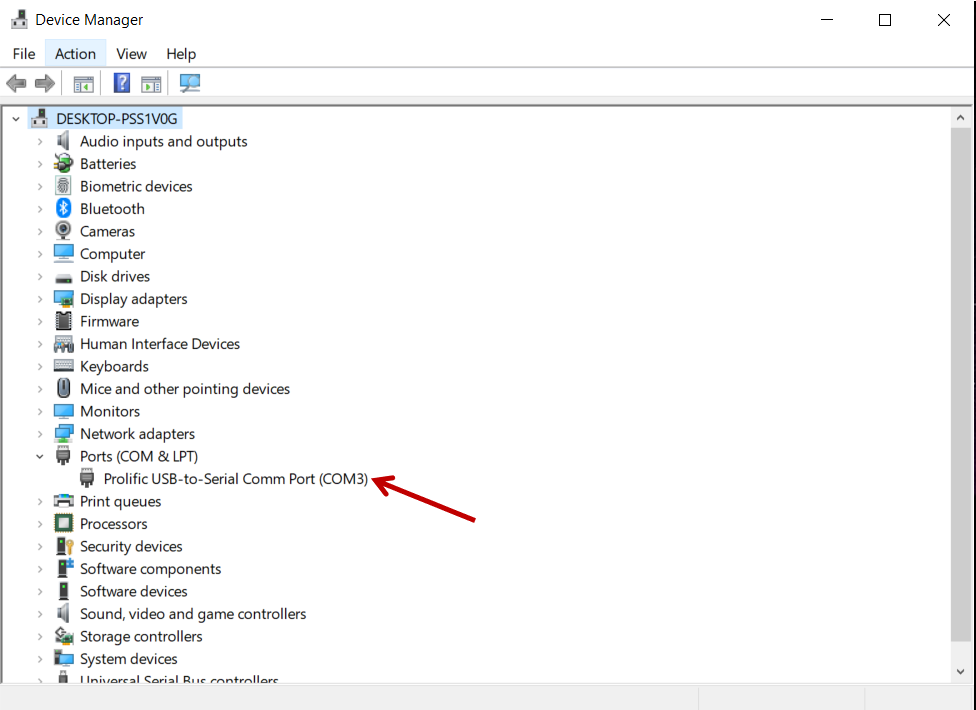

Para saber qual porta serial é usada, você precisará verificar em seu dispositivo. Usando o Windows como exemplo, você pode encontrá-la no gerenciador de dispositivos, que listará as portas COM disponíveis. No Linux/Raspberry Pi, a porta serial é normalmente "/dev/ttyS0" ou "/dev/ttyUSB0" se um adaptador serial USB for usado. No OptiSigns pre-configured Android Stick, você pode usar "USB0" como a porta serial.
2. Configurar comando RS-232 e configurar o modelo

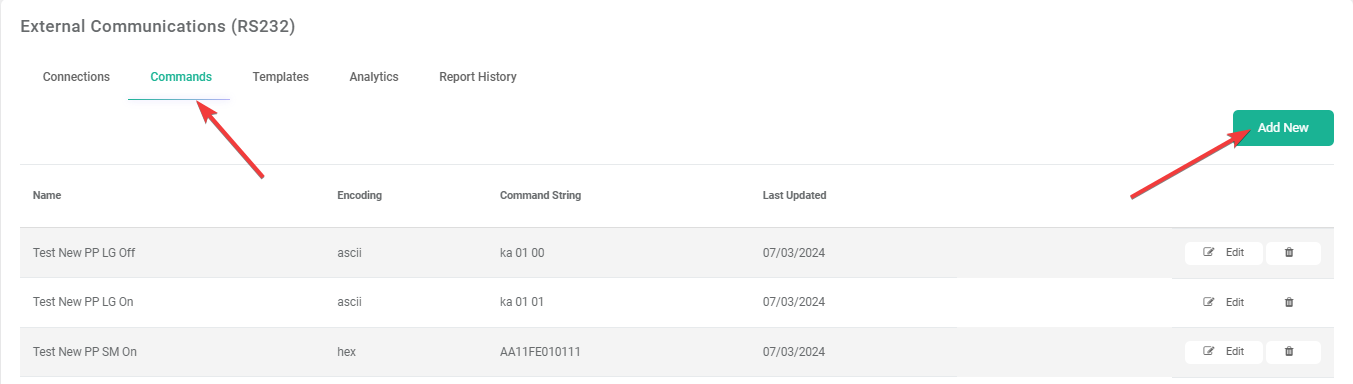

Vá para a aba "Comandos" e clique no botão "Adicionar Novo".
Defina o comando RS-232 do seu display comercial na janela pop-up. Você pode escolher a codificação "asc ii" ou "hex" dependendo da sua TV, e o valor de fim de linha também pode ser definido aqui conforme necessário.
Você precisará criar um comando para Ligar e um comando para Desligar.

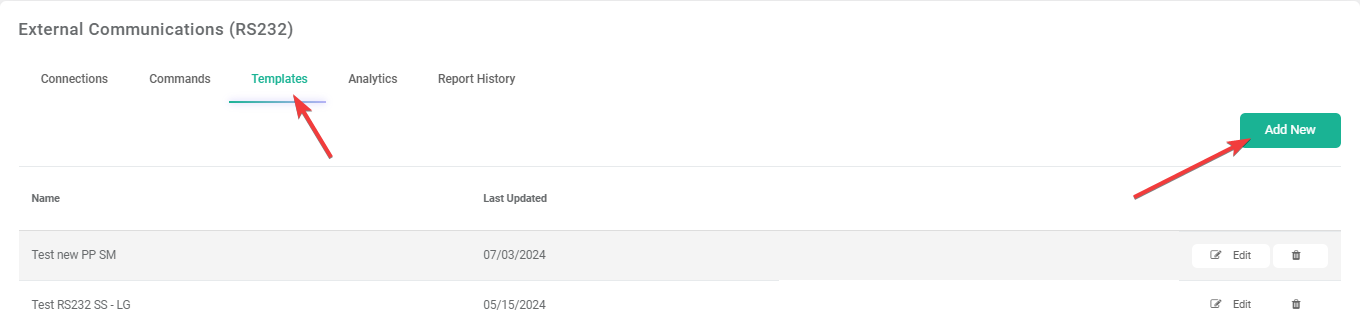

Uma vez que os comandos sejam criados, vá para a aba "Modelos", este é o local onde você mapeia os comandos para a ação de Ligar/Desligar. Você só precisa criar um modelo se os comandos forem diferentes. Por exemplo, se você estiver usando apenas TVs comerciais Samsung, que todas têm os mesmos comandos para ligar/desligar, então você só precisa criar um modelo para isso, que pode ser usado em todas as TVs Samsung que você implantou.

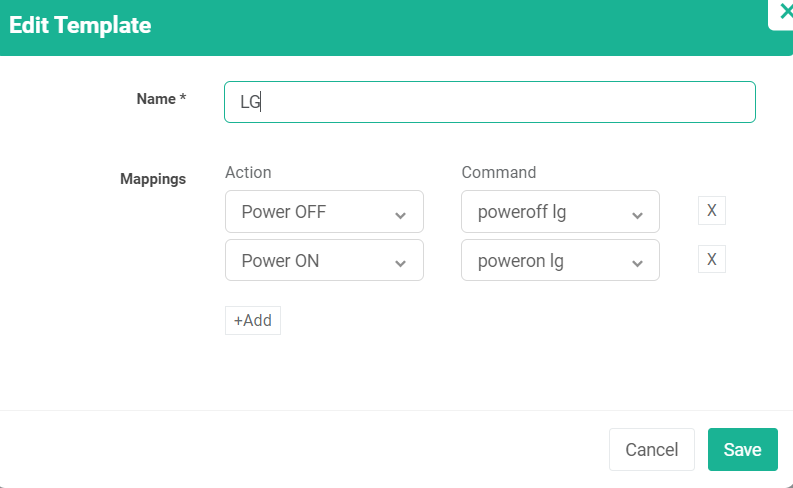

Mapeie o comando para as ações. As ações serão usadas no agendamento avançado. Salve após o mapeamento estar completo, então o modelo estará pronto para uso.
3. Configurar agendamento de Ligar/Desligar
Uma vez que a configuração RS-232 esteja completa, você precisará configurar um Agendamento Operacional.

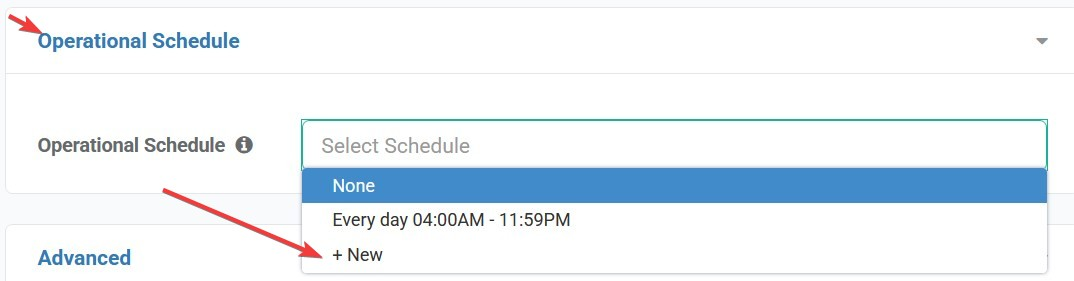

Vá para Editar Telas, depois vá para a seção Agendamento Operacional. Clique em Novo.

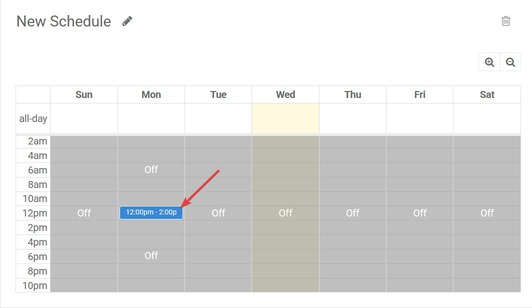

Você verá a tela de Agendamento Operacional. Aqui, clique em qualquer lugar onde você gostaria de agendar um Ligar/Desligar.
Uma vez feito isso, você verá este menu aparecer ao lado:

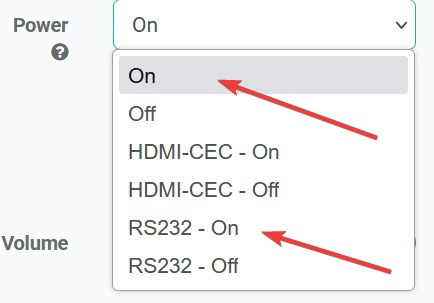

Aqui, a parte relevante é Energia. Clicar nisto mostrará um menu suspenso:
Para ligar ou desligar sua tela usando RS-232, existem duas opções relevantes:
- Para LIGAR a Tela - Escolha entre Ligado ou RS-232 - Ligado. A primeira opção usará RS-232 primeiro, depois HDMI-CEC como alternativa. A segunda utilizará apenas RS-232.
- Para DESLIGAR a Tela - Escolha entre Desligado ou RS-232 - Desligado. A primeira opção usará RS-232 primeiro, depois HDMI-CEC como alternativa. A segunda utilizará apenas RS-232.
É isso! Agora você aprendeu como agendar o ligar/desligar da TV usando RS-232.
