Con OptiSigns, è possibile programmare l'accensione/spegnimento del TV utilizzando la funzione di programmazione avanzata. Ci sono 2 modi per farlo con OptiSigns a seconda dei dispositivi che si stanno utilizzando.
- Se si utilizza un TV consumer e OptiSigns Pre-Configured Android Stick, l'accensione/spegnimento del TV viene effettuata tramite HDMI-CEC. Consultare il nostro articolo Programmazione Operativa per maggiori informazioni.
- Se si utilizza un display commerciale, RS232 sarà l'opzione più adatta.
In questo articolo, illustreremo come configurare la comunicazione esterna per RS-232 e utilizzarla per controllare l'accensione/spegnimento del display commerciale. Si compone di 3 passaggi ad alto livello.
- Configurare la connessione RS-232 per la comunicazione seriale.
- Configurare il comando RS-232 per il display e impostare il modello
- Creare la programmazione di accensione/spegnimento
Le stesse procedure possono essere utilizzate anche per inviare altri comandi compatibili con RS 232.
Dispositivi/piattaforme supportati: Windows, Linux, Raspberry Pi e dispositivo OptiSigns Android Stick.
1. Creare la connessione RS-232
Andare alla console di amministrazione ed espandere Avanzate, fare clic sul link per la comunicazione esterna. È possibile utilizzare anche il link sottostante.
https://app.optisigns.com/app/s/external-coms

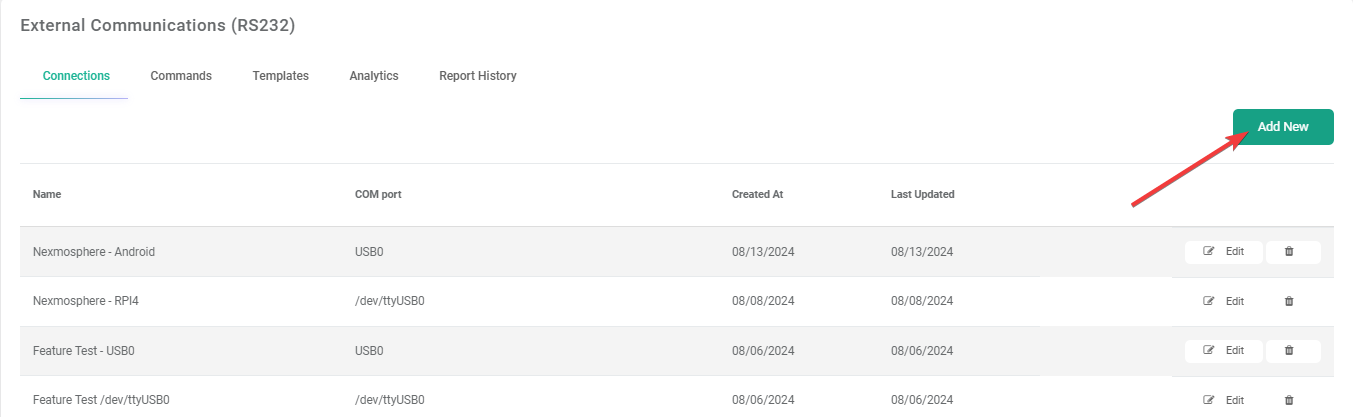

Fare clic sul pulsante "Aggiungi Nuovo" per creare una nuova connessione RS-232.

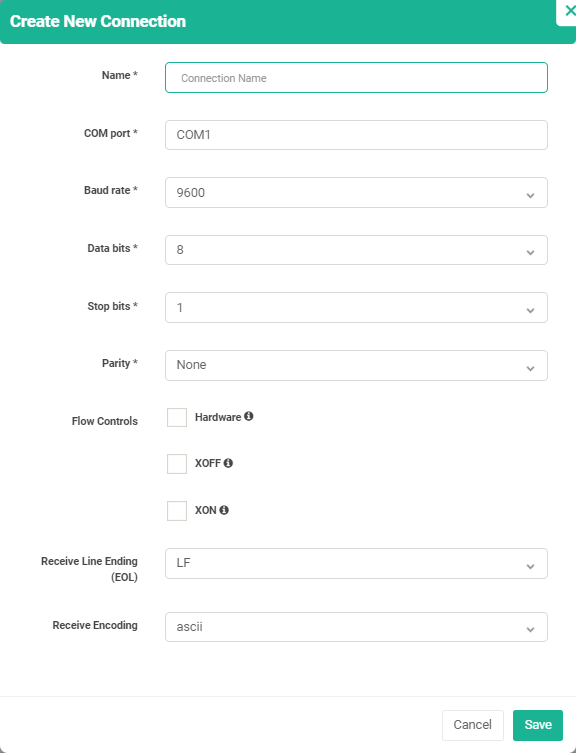

Nella finestra di creazione della connessione, è possibile assegnare un nome alla connessione e definire la porta seriale da utilizzare, Velocità di trasmissione, Bit di dati, Bit di stop e Parità. Queste informazioni sono determinate dal display commerciale utilizzato, dovrebbero essere disponibili nel manuale utente del TV. Il controllo di flusso normalmente non è necessario in questo caso, si può lasciare vuoto.
Fare clic su "Salva", una volta completata la configurazione.

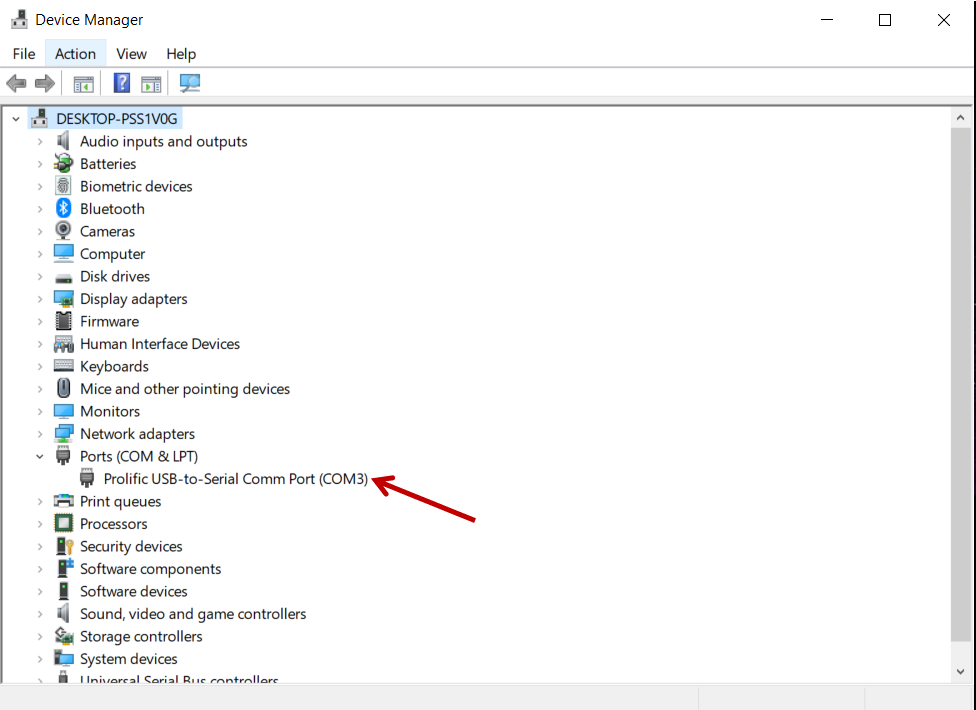

Per sapere quale porta seriale viene utilizzata, sarà necessario verificarla sul dispositivo. Utilizzando Windows come esempio, è possibile trovarla in gestione dispositivi, che elencherà le porte COM disponibili. Su Linux/Raspberry Pi, la porta seriale è normalmente "/dev/ttyS0" o "/dev/ttyUSB0" se viene utilizzato un adattatore seriale USB. Su OptiSigns pre-configured Android Stick, è possibile utilizzare "USB0" come porta seriale.
2. Configurare il comando RS-232 e impostare il modello

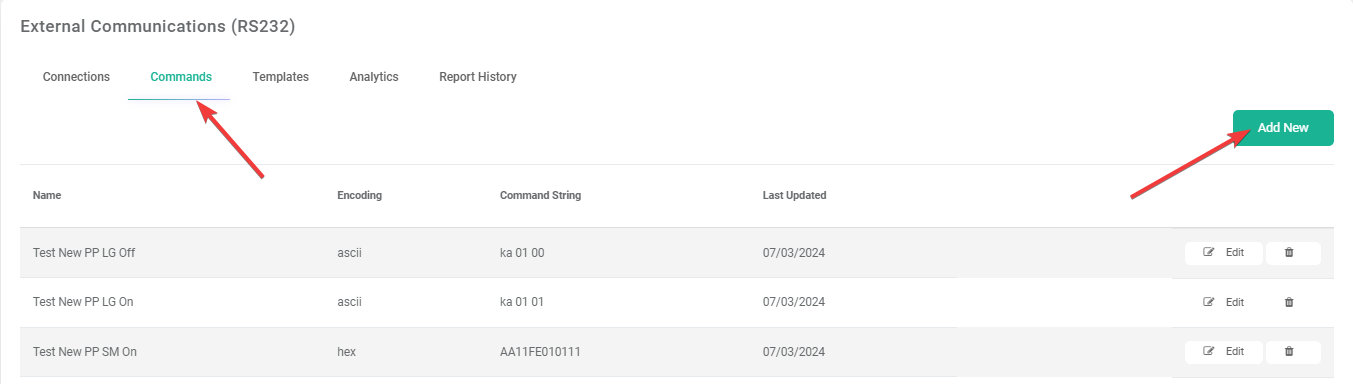

Andare alla scheda "Comandi" e fare clic sul pulsante "Aggiungi Nuovo".
Impostare il comando RS-232 del display commerciale nella finestra pop-up. È possibile scegliere la codifica "asc ii" o "hex" a seconda del TV, e anche il valore di fine riga può essere impostato qui di conseguenza.
Sarà necessario creare un comando per l'accensione e un comando per lo spegnimento.

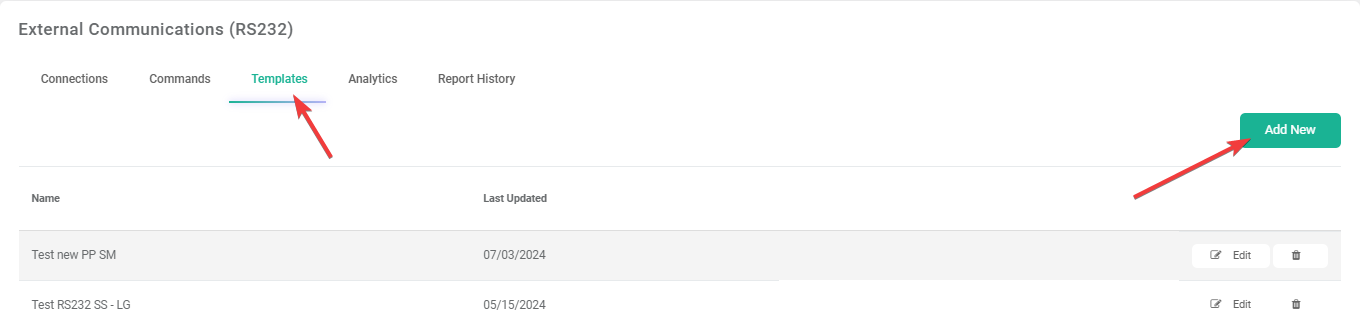

Una volta creati i comandi, andare alla scheda "Modelli", qui si mappano i comandi alle azioni di accensione/spegnimento. È necessario creare un modello solo se i comandi sono diversi. Ad esempio, se si utilizzano solo TV commerciali Samsung, che hanno tutti gli stessi comandi per l'accensione/spegnimento, allora è necessario creare solo un modello per esso, che può essere utilizzato su tutti i TV Samsung implementati.

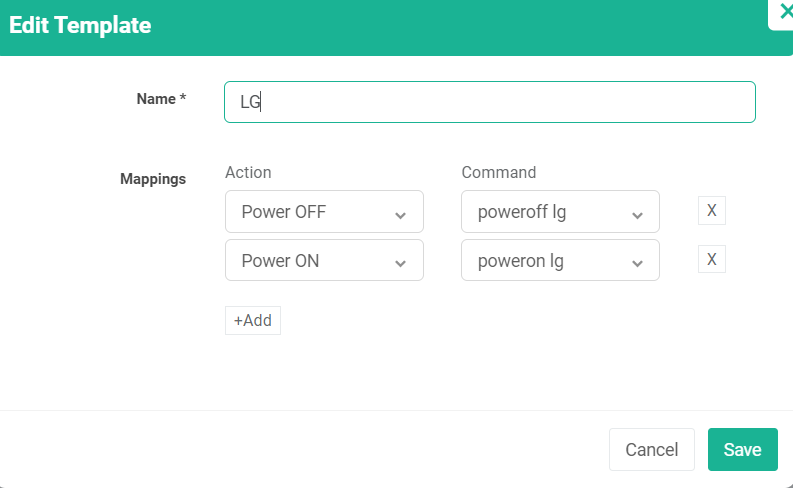

Mappare il comando alle azioni. Le azioni verranno utilizzate nella programmazione avanzata. Salvare dopo aver completato la mappatura, quindi il modello è pronto per l'uso.
3. Impostare la programmazione di accensione/spegnimento
Una volta completata la configurazione RS-232, sarà necessario impostare una Programmazione Operativa.

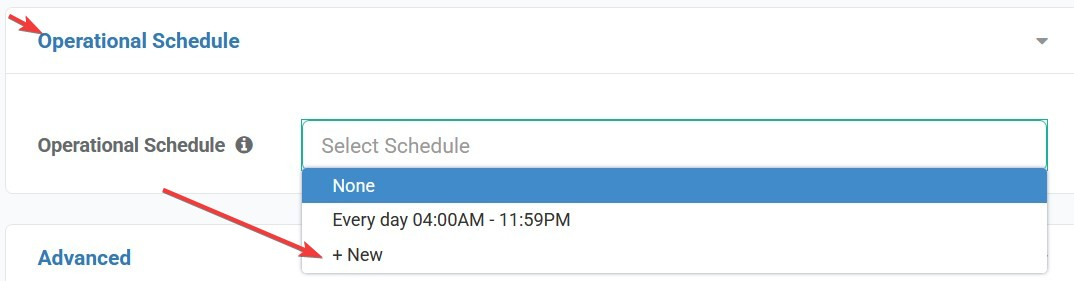

Andare a Modifica Schermi, quindi alla sezione Programmazione Operativa. Fare clic su Nuovo.

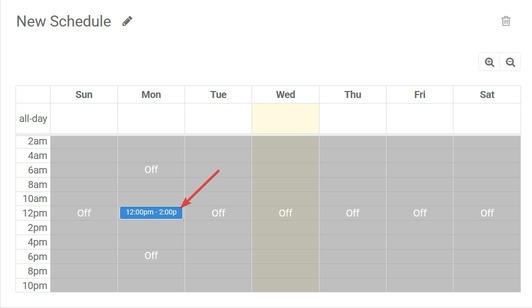

Verrà visualizzata la schermata Programmazione Operativa. Qui, fare clic ovunque si desideri programmare un'accensione/spegnimento.
Una volta fatto questo, verrà visualizzato questo menu a lato:

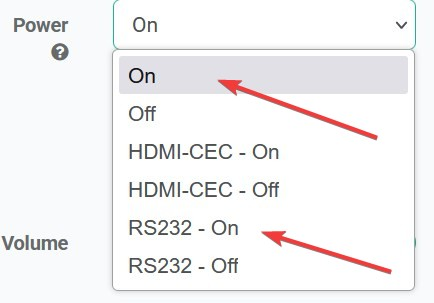

Qui, l'elemento rilevante è Alimentazione. Facendo clic su questo verrà mostrato un menu a discesa:
Per accendere o spegnere lo schermo utilizzando RS-232, ci sono due opzioni rilevanti:
- Per ACCENDERE lo schermo - Scegliere tra On o RS-232 - On. La prima opzione utilizzerà prima RS-232, poi HDMI-CEC come fallback. La seconda utilizzerà solo RS-232.
- Per SPEGNERE lo schermo - Scegliere tra Off o RS-232 - Off. La prima opzione utilizzerà prima RS-232, poi HDMI-CEC come fallback. La seconda utilizzerà solo RS-232.
Questo è tutto! Ora avete imparato come programmare l'accensione/spegnimento del TV utilizzando RS-232.
Se avete ulteriori domande, dubbi o feedback su OptiSigns, non esitate a contattare il nostro team di supporto all'indirizzo support@optisigns.com
