Con OptiSigns, puede programar el encendido/apagado del TV usando la función de programación avanzada. Hay 2 formas de hacerlo con OptiSigns dependiendo de qué dispositivos esté usando.
- Si está usando un TV de consumo general y OptiSigns Pre-Configured Android Stick, el encendido/apagado del TV se logra a través de HDMI-CEC. Consulte nuestro artículo Programación operacional para más información.
- Si está usando una pantalla de grado comercial, RS232 será la opción para usted.
En este artículo, explicaremos cómo configurar la comunicación externa para RS-232 y usarla para controlar el encendido/apagado de su pantalla comercial. Consiste en 3 pasos a nivel general.
- Configurar la conexión RS-232 para comunicación serial.
- Configurar el comando RS-232 para su pantalla y configurar la plantilla
- Crear la programación de encendido/apagado
Los mismos procedimientos también se pueden usar para enviar otros comandos compatibles con RS 232.
Dispositivos/plataformas compatibles: Windows, Linux, Raspberry Pi y dispositivos OptiSigns Android Stick.
1. Crear conexión RS-232
Vaya a la consola de administración y expanda Avanzado, haga clic en el enlace para comunicación externa. También puede usar el siguiente enlace.
https://app.optisigns.com/app/s/external-coms

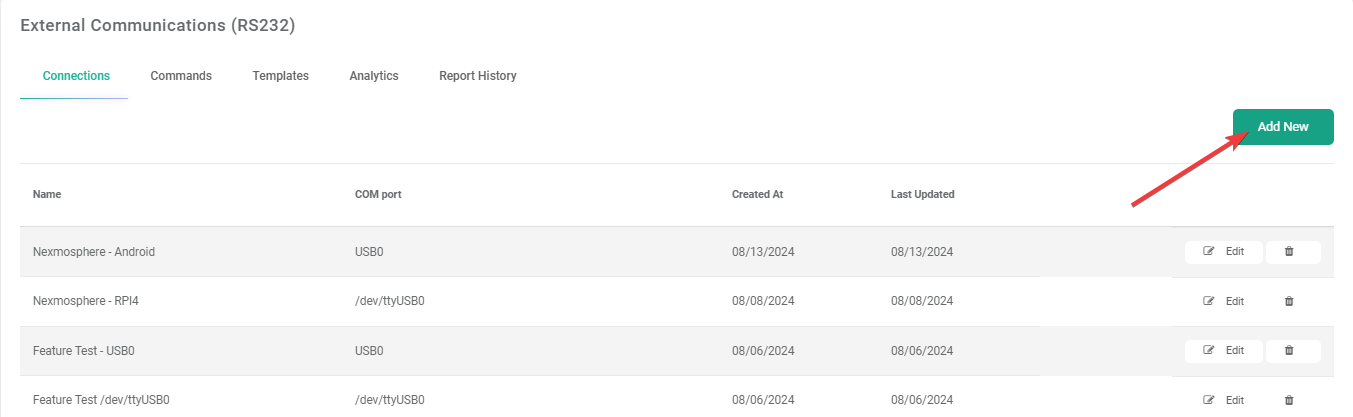

Haga clic en el botón "Agregar nuevo" para crear una nueva conexión RS-232.

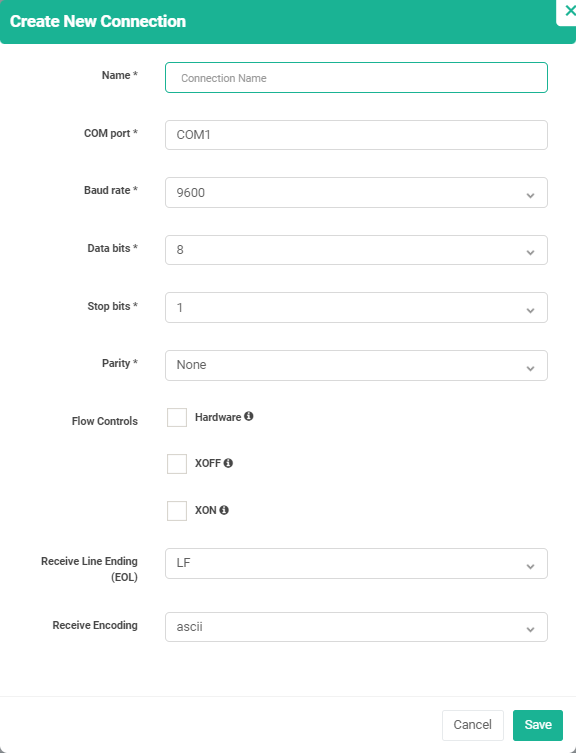

En la ventana de creación de conexión, puede dar un nombre a la conexión y definir el puerto serial a usar, Velocidad en baudios, Bits de datos, Bits de parada y Paridad. Esta información está determinada por la pantalla comercial utilizada, debería poder obtenerla del manual de usuario de su TV. El control de flujo normalmente no es necesario en este caso, puede simplemente dejarlo en blanco.
Haga clic en "Guardar", una vez que la configuración esté completa.

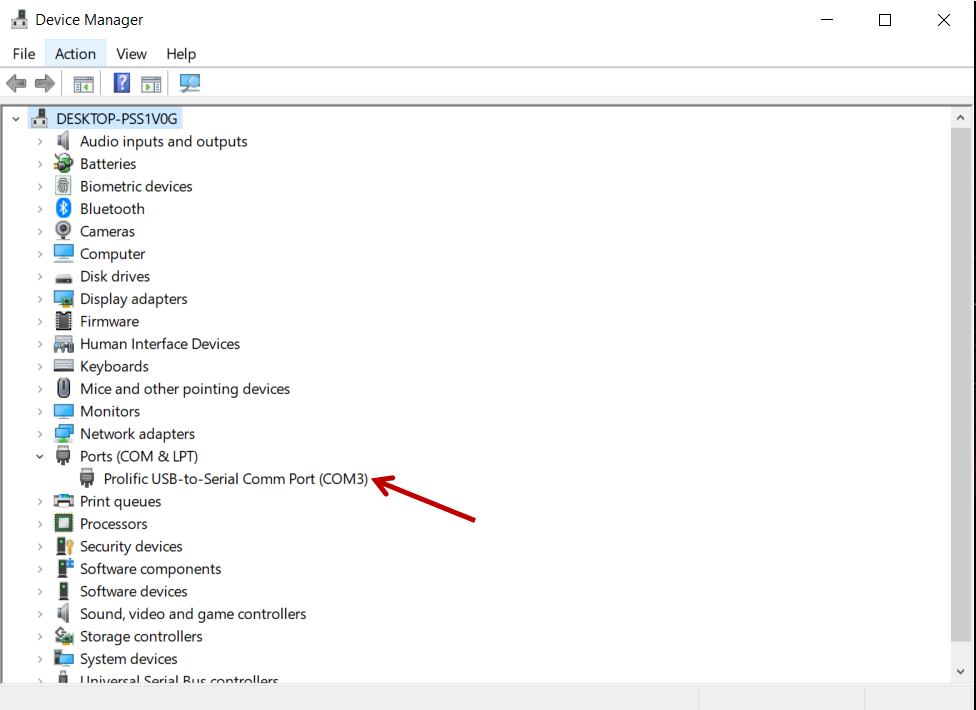

Para saber qué puerto serial se usa, necesitará verificarlo en su dispositivo. Usando Windows como ejemplo, puede encontrarlo en el administrador de dispositivos, que listará el puerto COM disponible. En Linux/Raspberry Pi, el puerto serial es normalmente "/dev/ttyS0" o "/dev/ttyUSB0" si se usa un adaptador serial USB. En OptiSigns pre-configured Android Stick, puede usar "USB0" como puerto serial.
2. Configurar comando RS-232 y configurar la plantilla

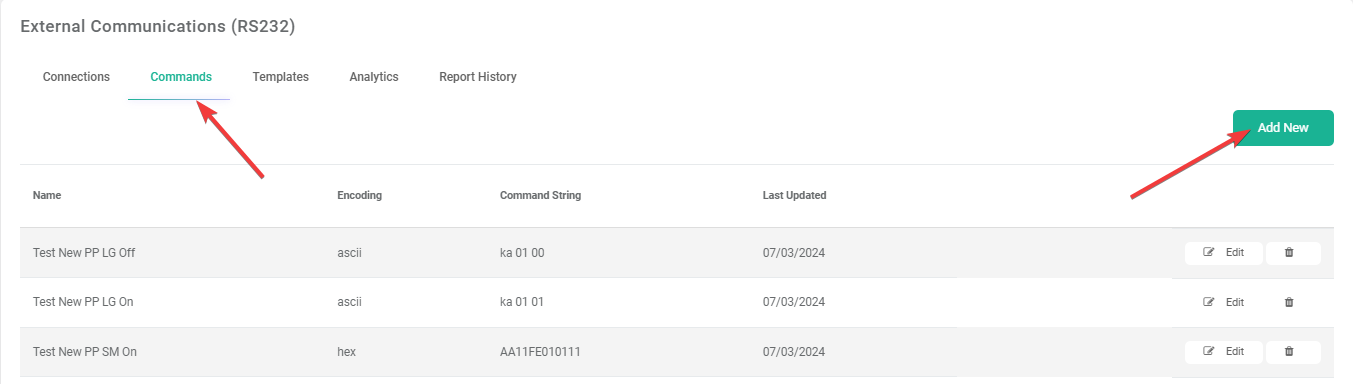

Vaya a la pestaña "Comandos" y haga clic en el botón "Agregar nuevo".

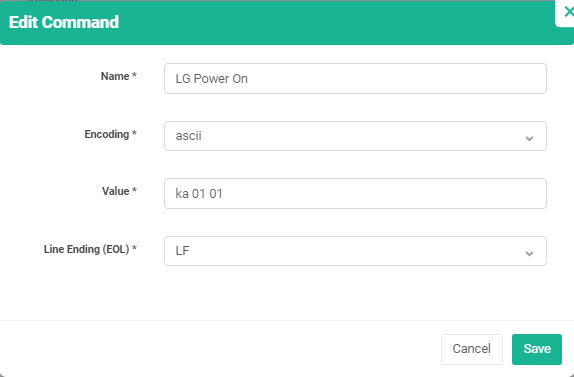

Configure el comando RS-232 de su pantalla comercial en la ventana emergente. Puede elegir codificación "asc ii" o "hex" dependiendo de su TV, y el valor de fin de línea también se puede configurar aquí según corresponda.
Necesitará crear un comando para Encendido y un comando para Apagado.

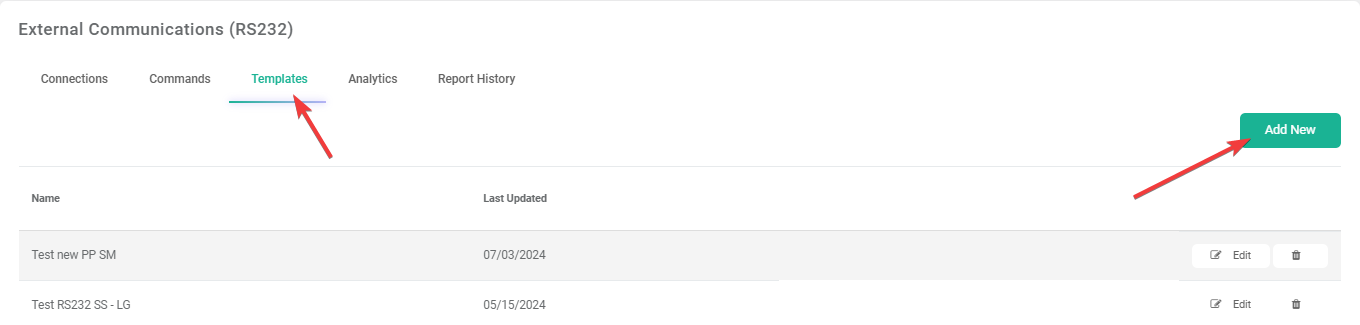

Una vez creados los comandos, vaya a la pestaña "Plantillas", aquí es donde asigna los comandos a la acción de Encendido/Apagado. Solo necesita crear una plantilla si los comandos son diferentes. Por ejemplo, si solo está usando TVs comerciales Samsung, que todos tienen los mismos comandos para encendido/apagado, entonces solo necesita crear una plantilla para ello, se puede usar en todos los TVs Samsung que haya implementado.

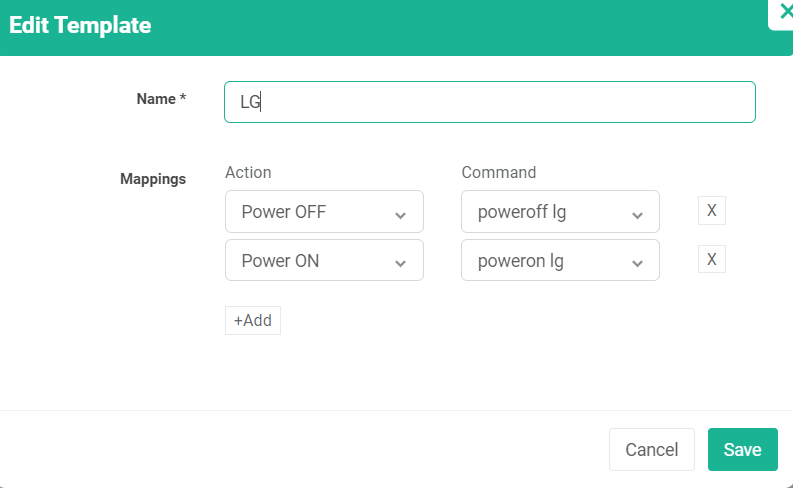

Asigne el comando a las acciones. Las acciones se usarán en la programación avanzada. Guárdelo después de completar la asignación, luego la plantilla estará lista para usar.
3. Configurar programación de encendido/apagado
Una vez que la configuración RS-232 esté completa, necesitará configurar una Programación operacional.

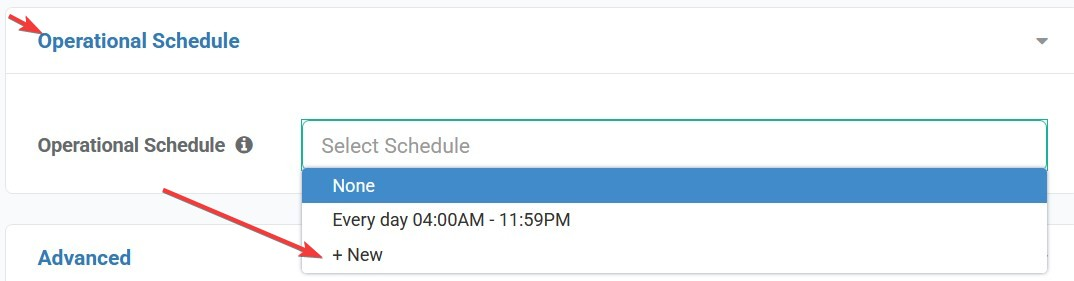

Vaya a Editar pantallas, luego vaya a la sección Programación operacional. Presione Nuevo.

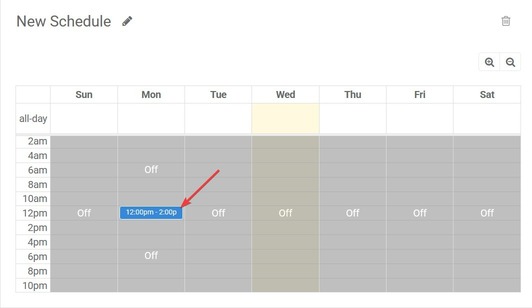

Verá la pantalla de Programación operacional. Aquí, haga clic en cualquier lugar donde desee programar un encendido/apagado.
Una vez que haya hecho esto, verá aparecer este menú en el lateral:

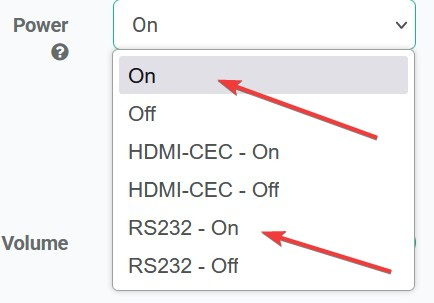

Aquí, la parte relevante es Energía. Al hacer clic en esto se mostrará un menú desplegable:
Para encender o apagar su pantalla usando RS-232, hay dos opciones relevantes:
- Para ENCENDER la pantalla - Elija Encendido o RS-232 - Encendido. La primera opción utilizará RS-232 primero, luego HDMI-CEC como respaldo. La segunda solo utilizará RS-232.
- Para APAGAR la pantalla - Elija Apagado o RS-232 - Apagado. La primera opción utilizará RS-232 primero, luego HDMI-CEC como respaldo. La segunda solo utilizará RS-232.
¡Eso es todo! Ahora ha aprendido cómo programar el encendido/apagado del TV usando RS-232.
